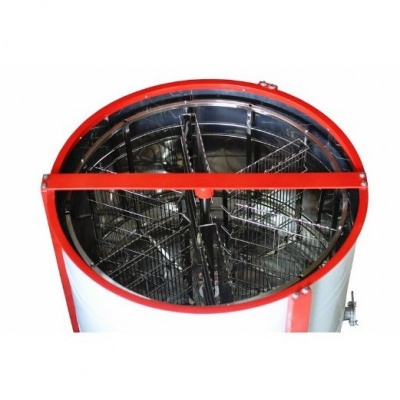

Медогонка 6-рамочная электроприводная (ременной привод) с самообарачивающимися касетами
Описание:
Медогонка 6-рамочная электроприводная (ременной привод) с самообарачивающимися касетами
Медогонка 6-рамочная электроприводная с самооборачивающимися кассетами предназначена для извлечения пчелиного меда из распечатанных соторамок под действием центробежной силы.
Особенностью данной медогонки является каркас ротора, сваренный из профильной трубы и не имеющий перемычек в верхней загрузочной части, что более удобно при загрузке-выгрузке рамок. Ротор такой конструкции также лучше воспринимает дисбаланс от неравных по массе рамок, упруго компенсирует его, колебания в меньшей мере передаются на саму медогонку, вследствие чего она становится устойчивей.
Привод медогонки состоит из электродвигателя и 2-х ступенчатой ременной передачи, закрытой кожухом. Питание электродвигателя – 24В, постоянного тока, может осуществляться от сети переменного тока 220В через трансформатор-выпрямитель, который установлен в нижней части медогонки, либо от двух последовательно включенных аккумуляторов 12В.
Мощность электродвигателя – 300Вт. Кассеты с рамками автоматически устанавливаются в нерабочем положении по радиусу к центру и поворачиваются при вращении ротора медогонки в ту или другую сторону в зависимости от направления вращения ротора. Режим работы медогонки устанавливается соответствующими рукоятками на блоке управления. Медогонка может работать в ручном режиме или в автоматическом.
|
Основные технические данные |
|
|
Ток питания, постоянный, В |
24 |
|
Мощность электродвигателя, Вт |
300 |
|
Производительность |
65 |
|
Ремень 1-й ступени привода (сечение; длина) |
0;1000 |
|
Ремень 2-й ступени привода (сечение; длина) |
0;1000 |
|
Масса, не более, кг |
65 |
|
Объем меда, который накапливается в медогонке между его обязательными сливами (уровень нижних спиц ротора), л |
50 |
|
Габаритные размеры, мм |
|
|
Диаметр бака |
900 |
|
Высота |
1240 |
|
Ширина |
1150 |
|
Необходимая ширина дверей для заноса-выноса медогонки в помещение, мм |
1100 |
Работа медогонки в ручном режиме
Для работы медогонки в ручном режиме необходимо установить переключатель тумблера в соответствующее положение. Выбрать режим работы на блоке управления
(скорость вращения и продолжительность работы в ручном режиме необходимо подбирать опытным путем в зависимости от плотности меда). Нажать кнопку «Пуск».
|
Характеристика ручного режима |
|
|
Диапазон оборотов /мин |
50....160 |
|
Время работы, мин |
1...5 |
|
Направление вращения |
Вперед/Назад |
Работа медогонки в автоматическом режиме
|
Блок управления Модель 2 АВ |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Для работы медогонки в автоматическом режиме необходимо выбрать на пульте управления одну из программ (Р1; Р2; Р3; Р4; Р5; Р6). Скорость вращения, количество поворотов а также время откачки запрограммированы на предприятии-изготовителе и являются неизменными для каждой программы. После окончания вращения в одну из сторон, как и в ручном режиме, выполняется выдержка 22 сек. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Характеристики автоматического режима
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Материал основных частей |
Особенности модели медогонки |
||
|
Бак |
Кассеты |
Ротор |
|
|
нержавеющий |
сварные нержавеющие |
нержавеющий |
с крышкой и блоком управления |
